REVISIÓN · 08/09/2026

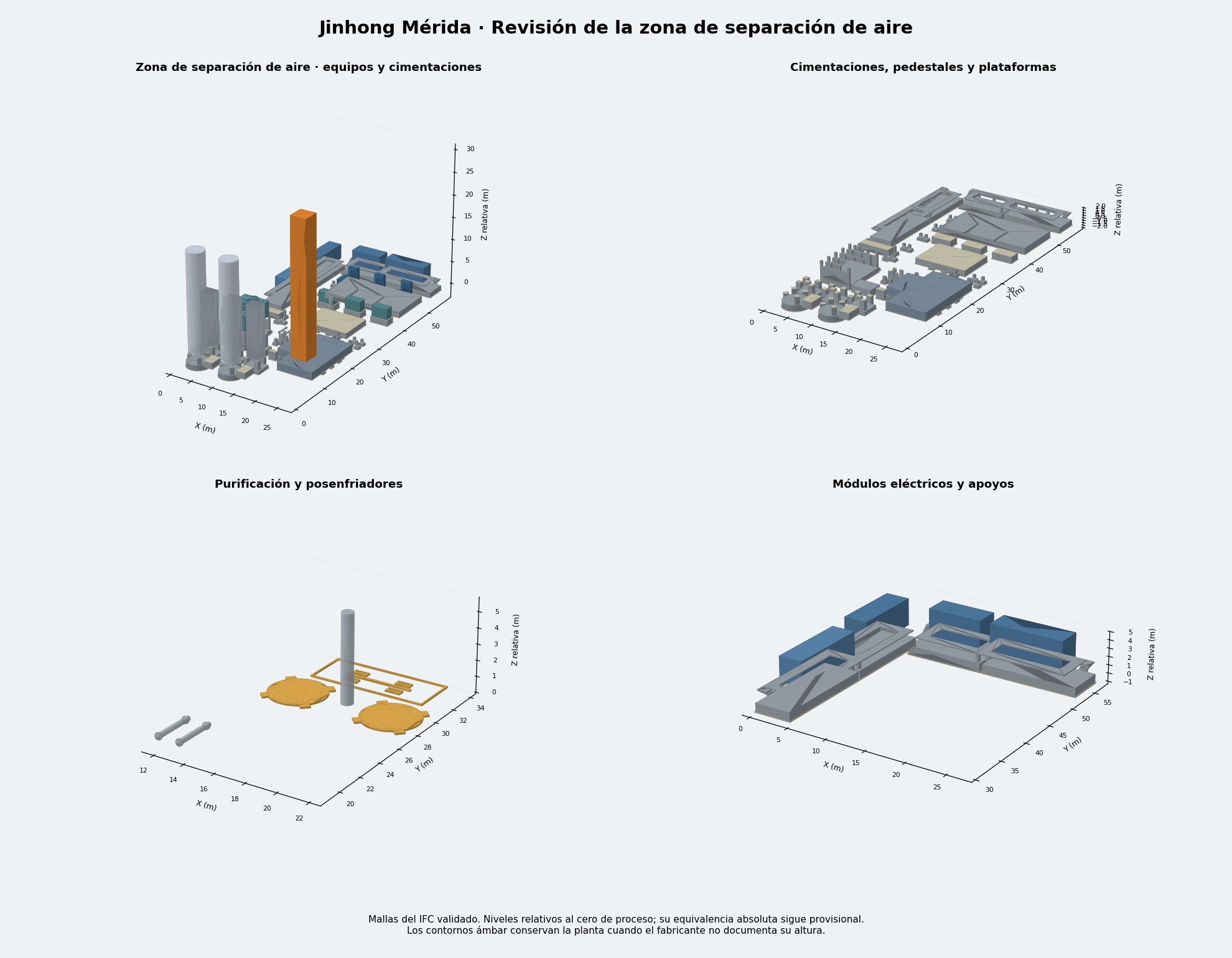

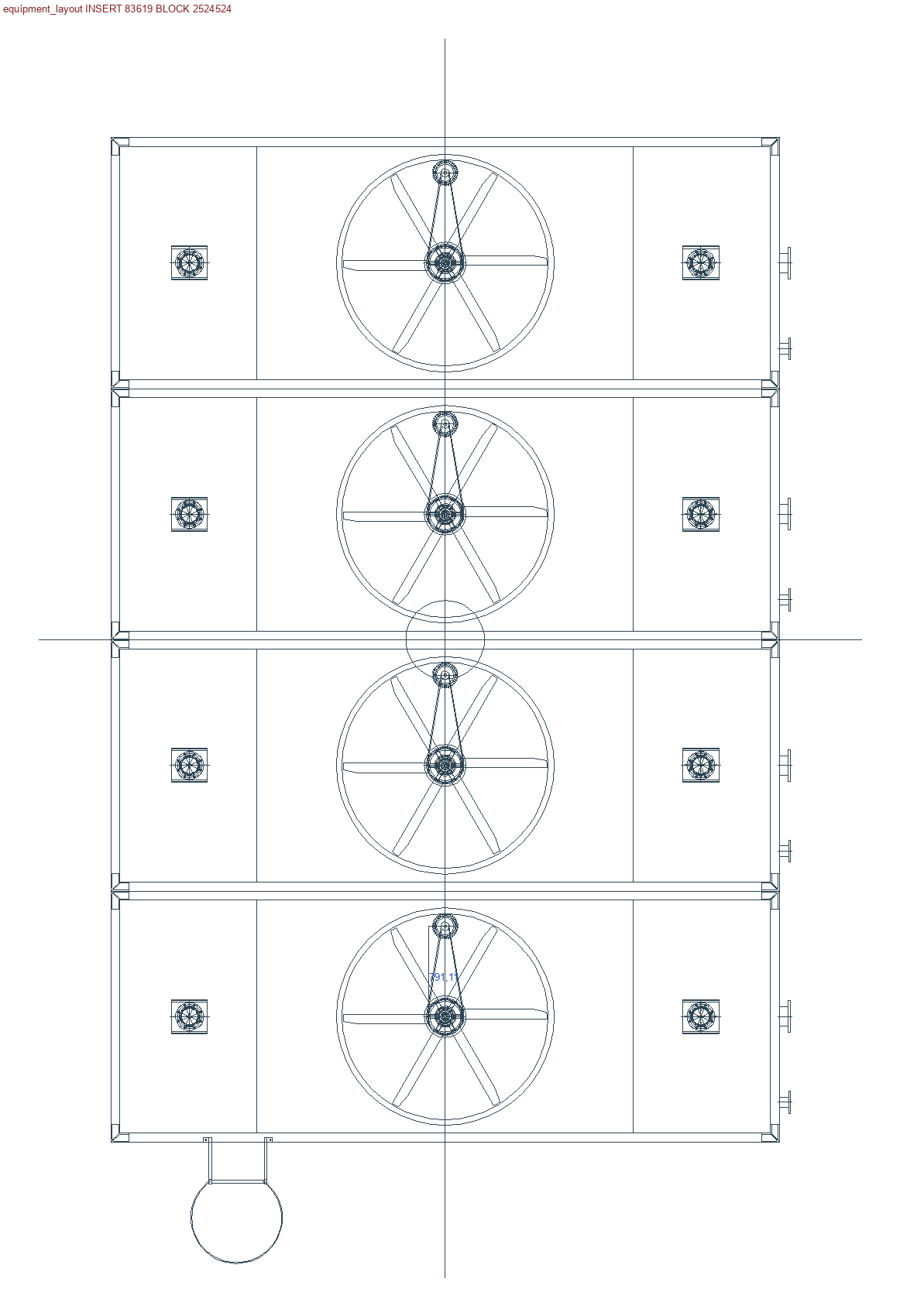

Cuatro zonas con representación provisional

Esquema provisional · no para construcción. Las alturas y secciones indicadas abajo son supuestos elegidos para visualizar los espacios; no proceden de cotas del fabricante ni de mediciones de las fotografías. Los originales en planta y las cimentaciones se conservan.

Los tres volúmenes representan ámbitos conectados de la caja fría; no acreditan tres edificios ni tres carcasas independientes. C33 se apoya únicamente en su placa: la placa vecina pertenece a la caja fría.

Los 9 elementos se pueden ocultar juntos mediante «Esquemas provisionales». También respetan las capas Equipos, Estructura e Instalaciones. No son aptos para mediciones de obra. Los datos, supuestos y referencias se consultan al seleccionar cada pieza.

CROQUIS DEL CLIENTE · 08/09/2026

Nitrógeno, alumbrado e hidrantes · propuesta provisional

Dos tuberías de nitrógeno siguen el recorrido aproximado señalado por el cliente, desde la caja fría hacia el borde sur. Un bastidor metálico envuelve y soporta el tramo aéreo. La bajante entra al subsuelo dentro de la parcela; la tubería cruza bajo el lindero y reaparece al otro lado.

Las cuatro capas nuevas se pueden activar por separado. «Tramo enterrado» atenúa el terreno y permite seleccionar o medir las tuberías en su posición bajo la superficie. El terreno exterior es solo una referencia visual y no amplía la parcela.

Por confirmar: Trazado definitivo, cotas, profundidad, conexiones, clase y espesor de tubería, aislamiento y cálculo de soportes. Los puntos de luz e hidrantes son una propuesta de posición; no acreditan cobertura contra incendios ni cálculo lumínico. Las redes de agua y acometidas eléctricas no están modeladas.

EMPLAZAMIENTO · ENTORNO DE REFERENCIA

Viales y parcelas a 200 m del lindero

La vista «Entorno 200 m» incorpora el contexto exterior de la parcela I-18N de 12.000 m². El alcance se mide desde el lindero, no desde el centro del solar. «Planta completa» vuelve a encuadrar la instalación y oculta las capas del entorno.

La implantación del 31/07/2026 conserva la prioridad para el lindero de la planta. Se contrastan las 11 polilíneas de aceras del levantamiento Berrio recibido el 28/07/2026 (213 puntos XYZ). El plano de cotas ajustado tiene un residuo cuadrático medio de 0,15 m en esos puntos; fuera del levantamiento se extrapola de forma orientativa. Las referencias catastrales históricas de I-18 e I-27 no se presentan como la referencia vigente de I-18N.

Fuentes cartográficas: Dirección General del Catastro · INSPIRE y IGN · ortofotografía PNOA de máxima actualidad. Las fechas de consulta se distinguen de las fechas de los planos y de captura de las imágenes; consulte el origen de cada elemento.

Se representan 16 plazas de aparcamiento y 36 luminarias exteriores con distribución ilustrativa. Las capas de viales, parcelas, mobiliario y superficie exterior se activan por separado. «Medir» conserva las distancias en metros sobre la geometría representada; en los elementos aproximados, el resultado también es orientativo. «Tramo enterrado» atenúa las superficies exteriores correspondientes para revisar la tubería. Las referencias del entorno quedan fuera de las cantidades de obra.

Pendiente de coordinación: Cruce corregido según el croquis del cliente del 09/09/2026: el tramo enterrado se prolonga unos 16,4 m y la salida se sitúa fuera de calzada y aceras, en el margen opuesto. El trazado y la profundidad siguen siendo provisionales. Ver cruce subterráneo.

URBANIZACIÓN · U009 / U010

Vallado perimetral

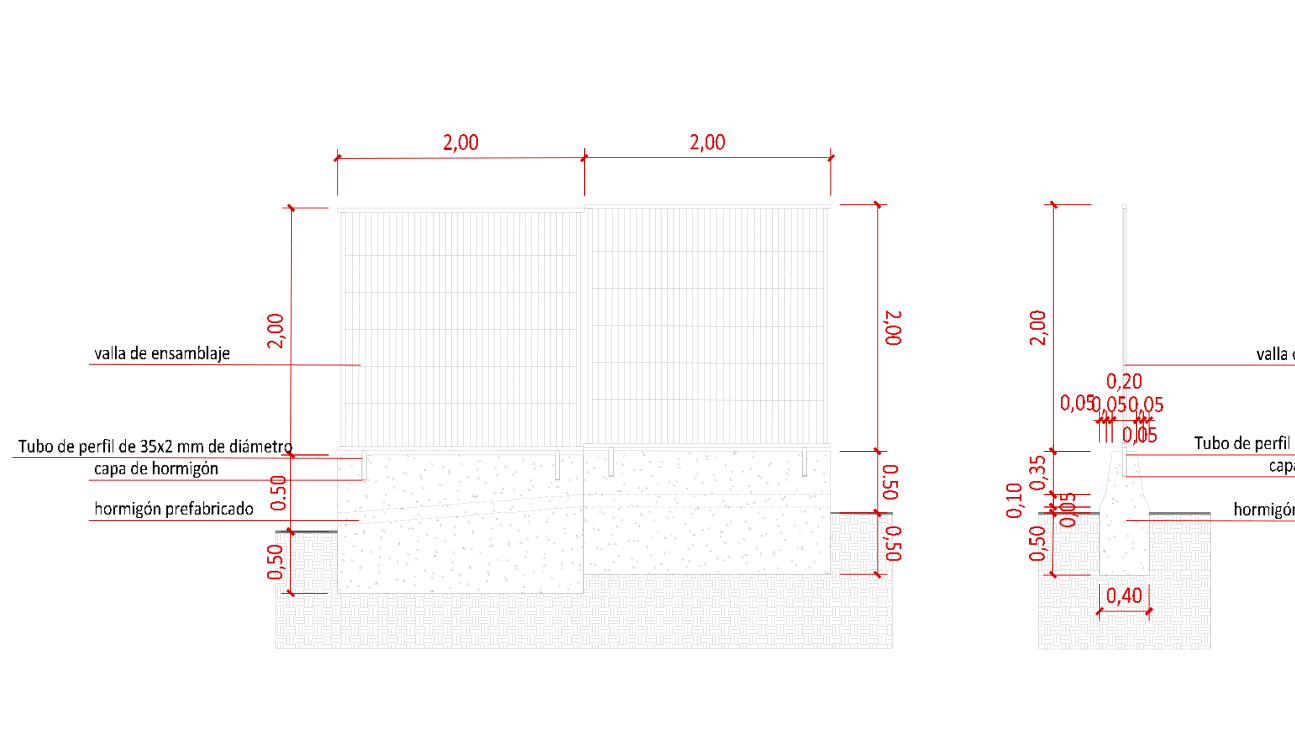

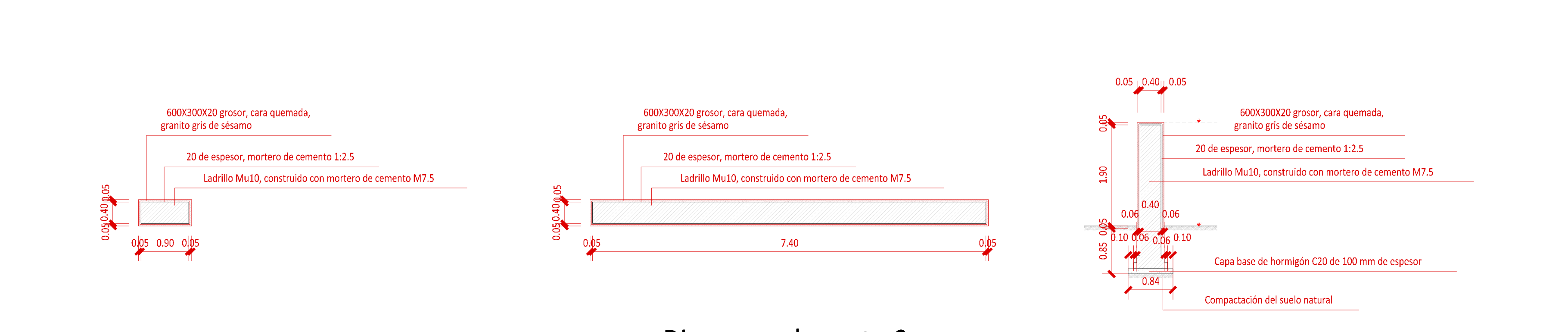

El cerramiento dispone de una capa independiente: «Vallado perimetral». Se conserva el trazado nativo del CAD, incluida la curva suroeste, con dos accesos libres: 7,50 m al noroeste y 1,60 m al sureste.

Coordinación: Las cotas absolutas de U010 no coinciden en todos los vértices con U004. El vallado se apoya en la superficie de terreno ya representada y conserva las alturas relativas del detalle. La retícula metálica es una simplificación visual; no acredita el diámetro del alambre ni la abertura de fabricación. Las hojas y herrajes de las puertas siguen pendientes.

Los muros de acceso se representan por su envolvente exterior; sus cimientos y capas interiores no se modelan en esta revisión. Cada pieza conserva dimensiones, material y referencias en su ficha BIM.

Último paquete disponible: 31/07/2026. Fecha del cajetín: 10/07/2026. U009 y U010 corresponden a las páginas 10 y 11 del PDF original.

Documentos de referencia

Plantas originales y alturas pendientes

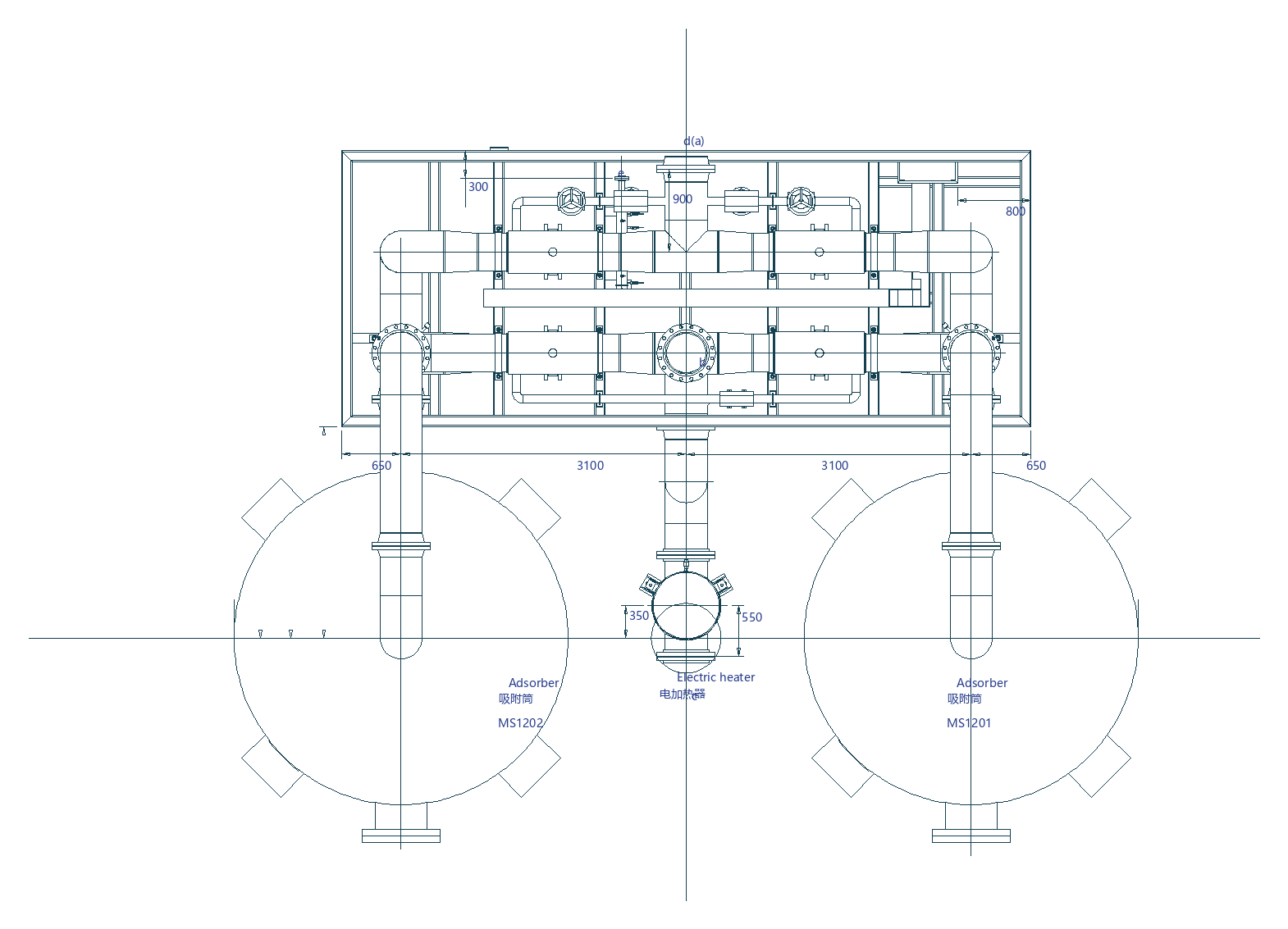

Las 7 plantas originales permanecen en la capa «Referencias documentales», oculta al abrir el modelo. Su espesor gráfico no representa la altura real. Los dos PPU tienen además una envolvente 3D provisional de 7,30 m; el grupo de bombeo se muestra mediante una envolvente de líneas de 2 m como límite máximo.

Selección de revisiones · 08/09/2026

Se usa la última revisión disponible de cada tipo de plano del mismo proyecto. La fecha de la carpeta indica recopilación; se comprueban el cajetín, la revisión y la identidad del proyecto.

La documentación añadida el 08/09 no aportó un alzado nuevo utilizable. El texto histórico con PPU de aproximadamente 6,80 m y caja fría de 28 m corresponde a un diseño sin revisión verificable, condicionado al diseño final y con otra configuración de reserva; se registra como discrepancia y no sobrescribe las fuentes vigentes.

Materiales y componentes

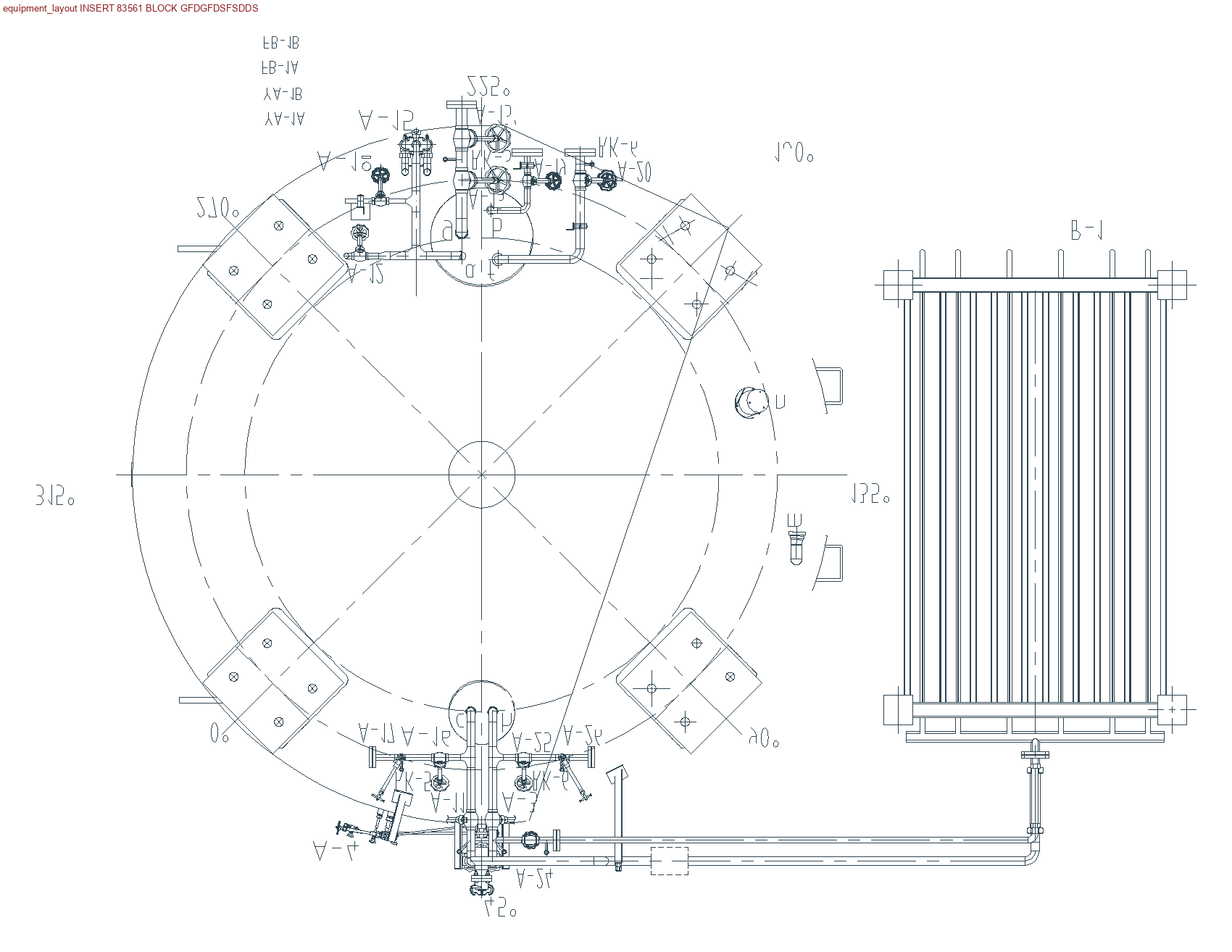

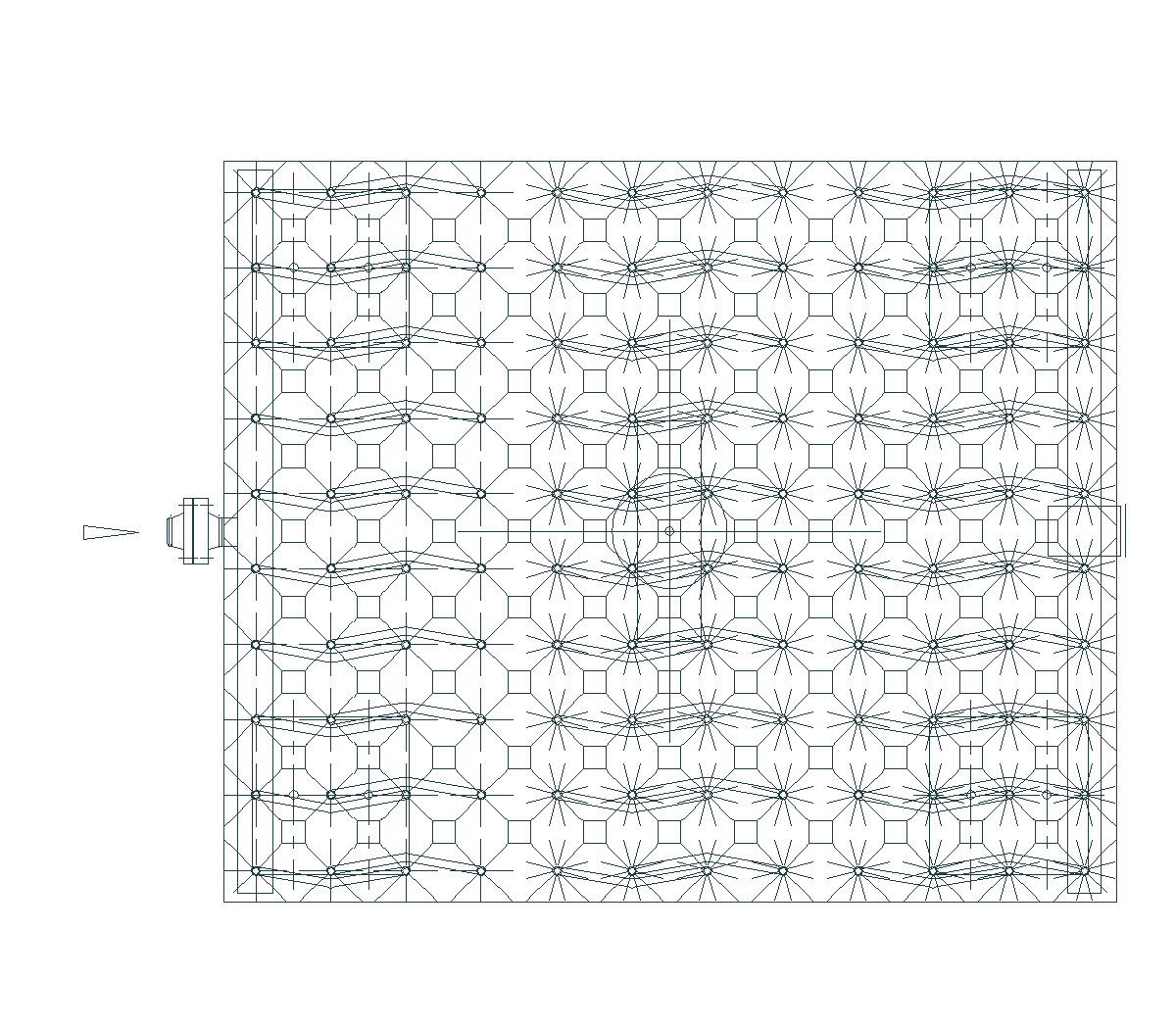

Se han revisado 6 fotografías reales aportadas el 08/09/2026; las fotografías 02 y 05 son idénticas. Se ajusta el acabado de la caja fría principal, los dos depósitos de nitrógeno y los tres vaporizadores. La fecha de recepción no es una fecha de toma ni una revisión de planos. No se trasladan las distintas bandas de color, los depósitos anchos ni las disposiciones de otras instalaciones.

Las superficies blancas de equipos, el aluminio de los vaporizadores y los bastidores metálicos se orientan por fotografías públicas de Jinhong Gas y del fabricante Xinrui. Son referencias de apariencia de otras instalaciones; no establecen dimensiones ni especificaciones de este proyecto.

El material documentado se mantiene separado del acabado visual. Cada ficha ofrece las pestañas Datos, Material y Origen. Las carcasas se pueden ocultar para revisar los componentes interiores disponibles.

Documentación complementaria · 09/09/2026

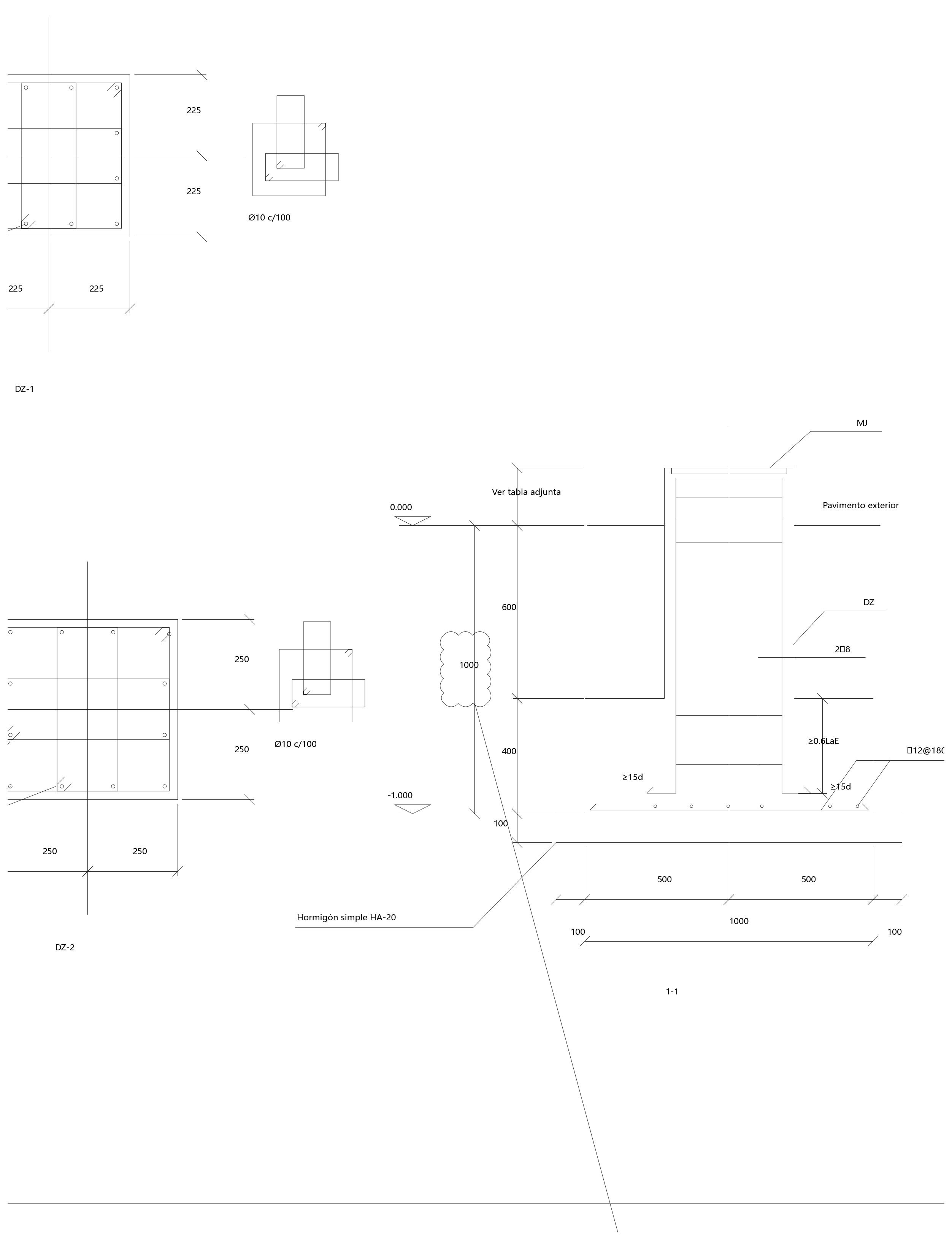

Recuperados los cuatro paquetes: 72 archivos CAD y 7 tablas. Un CAD puede contener varias láminas. Se incorpora al modelo la estructura SL1201 con 16 barras, cotejadas con los cuatro apoyos de las cimentaciones más recientes. El visor contiene 930 elementos y conserva las 19 capas.

La recepción no modifica la fecha de diseño. Las cargas del 25/08 y las cimentaciones recibidas el 04/09 siguen teniendo prioridad frente a los planos anteriores incluidos en estos paquetes. Las tablas se han archivado; no constituyen una auditoría de cantidades o conexiones.

Incorporado al modelo

Soporte SL1201: cuatro columnas y tres niveles de travesaños. Ejes separados 1,750 m, apoyo a +0,200 m y coronación a +5,550 m; columnas y marco superior con tubo cuadrado 150×150×6 mm, travesaños intermedios 100×100×5 mm, acero Q235B. Se contrastan las posiciones con C25–C28, sin modificar las cimentaciones. Las barras se seleccionan individualmente en la capa Equipos; buscar SL1201.

Alumbrado de la caja fría: DQ05000 H1 contiene cuatro alzados, referencias LAMP1–15 y detalles de montaje. El poste figura como 2,0 m en chino y 2,5 m en inglés. Se registra la discrepancia en las fichas; el dibujo no confirma alturas de plataformas ni la altura total de las máquinas.

Pendiente de aclaración

SL401/402 y expansores: +3,800 m identifica el techo de la caja de paso y +6,050 m el soporte. La referencia N=22,230 m de la estructura debe coordinarse con las placas actuales a N=23,030 m. Se mantiene la envolvente provisional de los expansores.

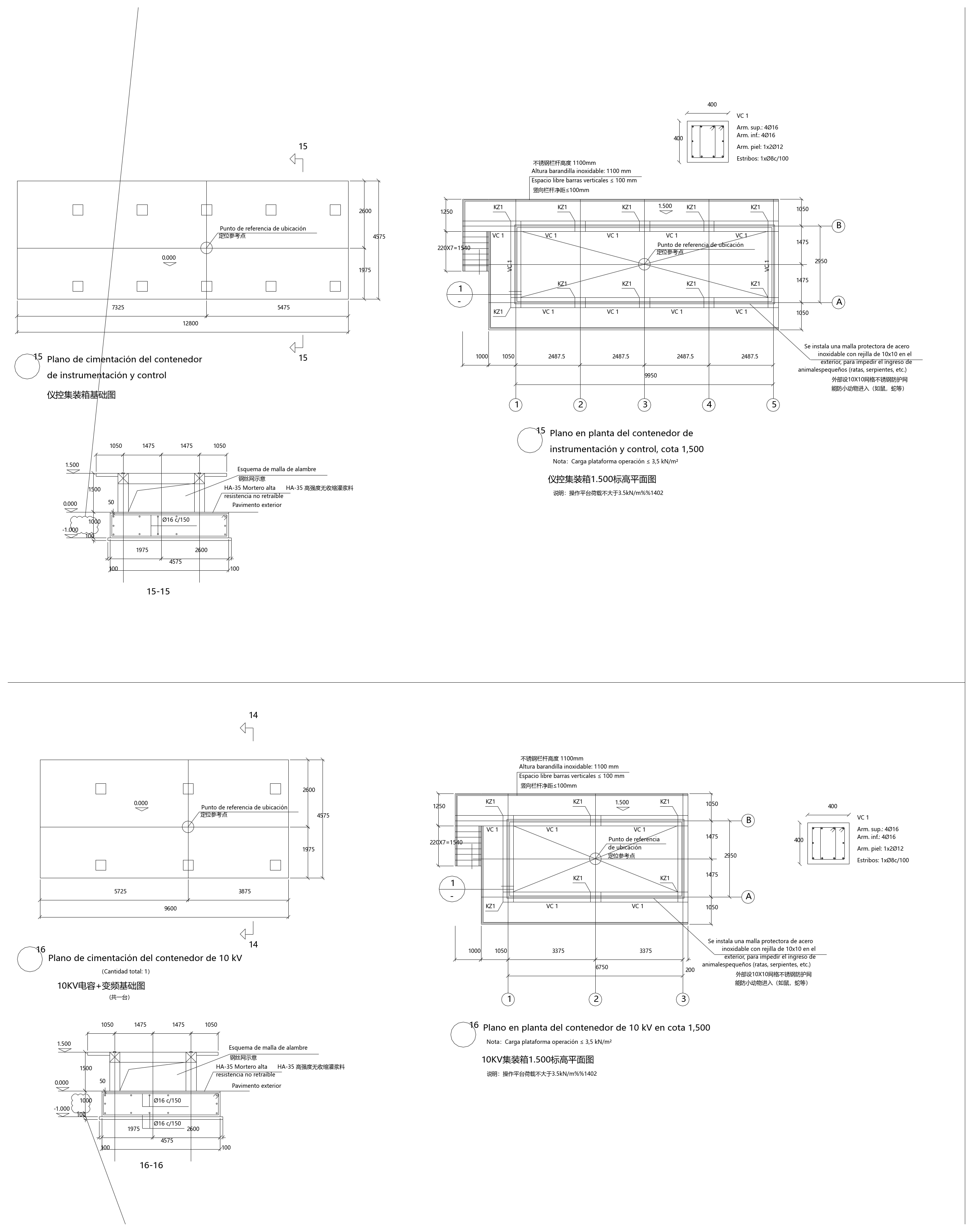

C33 / PT02: la posición E=16,000 m, N=21,400 m coincide, pero las dos láminas de plataforma están rotuladas PT01 y muestran niveles superiores distintos. El detalle aplicable sigue pendiente.

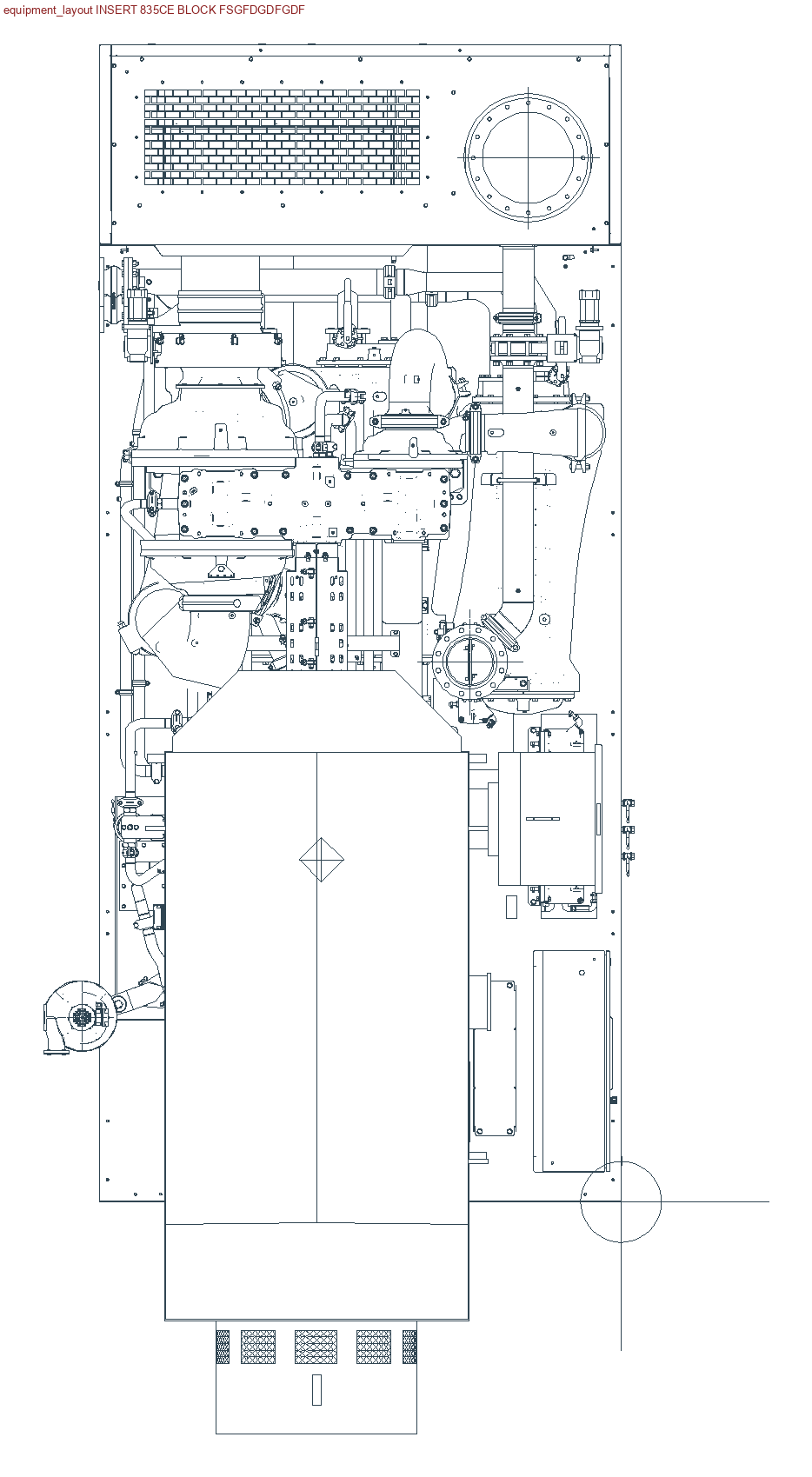

Tuberías y máquinas: se recibieron plantas, isométricos y tablas, pero aún faltan alzados completos del fabricante, dimensiones e interfaces de los expansores e intercambiador principal. La red 3D completa requiere reconstrucción coordinada. El cruce exterior y los diámetros provisionales de 0,50 y 0,20 m conservan el trazado solicitado por el cliente.
